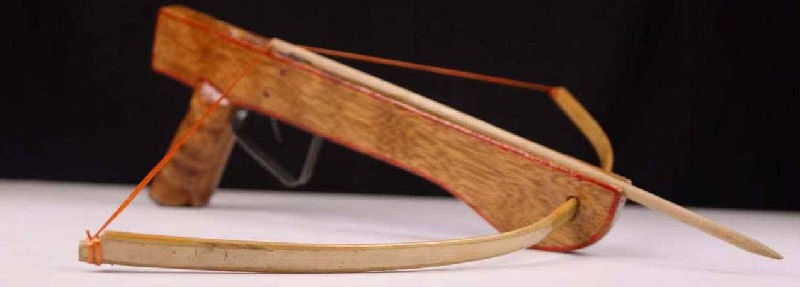

В начале второго тысячелетия стрелки континентальной Европы с успехом использовали мощное метательное оружие – арбалет. За прошедшее тысячелетие стрелковое оружие изменилось принципиально, а популярность арбалета не стала меньше. Доступность и демократичность конструкции позволяют изготовить примитивный самодельный арбалет из дерева, используя простейшие инструменты и приспособления. Основными частями арбалета являются ложе, лук или плечи, прицельное устройство и спусковой механизм.
Ложе в конструкции арбалета играет важную роль. Качество его изготовления влияет на точность полета выпущенного снаряда. Для его изготовления лучше применить древесину твердых пород. Форма этой детали может быть выбрана, согласуясь с историческими экземплярами, или с современным прикладом, с пистолетной рукояткой, в зависимости от желания владельца. Главное, в выполнении работ, обеспечить четкую геометрию направляющих для стрелы и тетивы. Направляющая для тетивы должна быть плоской и ровной по всей длине. От фиксатора тетивы, до крепления лука и окна выхода стрелы. По осевой линии ее центра, идет направляющая выборка с пропилом для стрелы. Именно по этому каналу стрела движется, набирая скорость, к цели. Таким образом, эти направляющие должны быть отшлифованы идеально.
Лук, при натяжении тетивы накапливает энергию, вкладываемую в выстрел. Для его изготовления подойдет старая детская лыжа. При изготовлении, нужно от найденного центра тяжести, как от оси симметрии, отмерить одинаковые расстояния и симметрично обработать будущие плечи лука, по форме и толщине, уменьшая ее к краям. При этом, учитывая, что тетива при выстреле трется о направляющую, концы плеч надо поднять относительно горизонтальной оси лука. На кромках концов плеч предусматриваются выемки для крепления петель тетивы. А на их плоскости небольшие канавки для тетивы.
Усиление плеч достигается оклейкой лука несколькими слоями стеклоткани (стеклотекстолита) на эпоксидной смоле. Лук крепится к торцу ложа. Нужно соблюсти симметрию и строгую перпендикулярность крепления. В месте крепления, в торце делается паз по ширине лука. Отверстия для крепежа должны быть минимального диаметра, чтобы не ослаблять лук. Тетиву просто сделать из кевларовой нити. Берется длина лука, уменьшается на 4-5 см, умножается на 64. Эта нить наматывается петлями на два гвоздя с расстоянием равным длине лука, уменьшенной на 4-5 см. Тетива продевается в термоусадочную трубку, для удержания нитей, а петли заделываются кевларом.
Спусковой роликовый механизм позаимствован у средневековых конструкций. Вращающийся металлический ролик с двумя асимметричными вырезами, укреплен на оси. Один из вырезов упирается в подпружиненный спусковой крючок в нижней части ложа. Верхний выступающий вырез удерживает тетиву со стрелой в натянутом состоянии.
Для предотвращения соскакивания тетивы, над выступающей частью ролика укрепляется пружинистая пластина. Действующий по принципу храповика, спусковой крючок, при нажатии соскакивает с упора ролика и освобождает тетиву. Взведение в боевое положение производится при помощи простейшего рычага с крючком для зацепления тетивы и упором в стержни по бокам ложа. Для увеличения прицельности, самодельный арбалет из дерева можно снабдить мушкой и целиком. Обычно, превышение над линией горизонта у целика составляет от 4 см до 6 см. Более точно высота выставляется после нескольких серий пристрелки.
